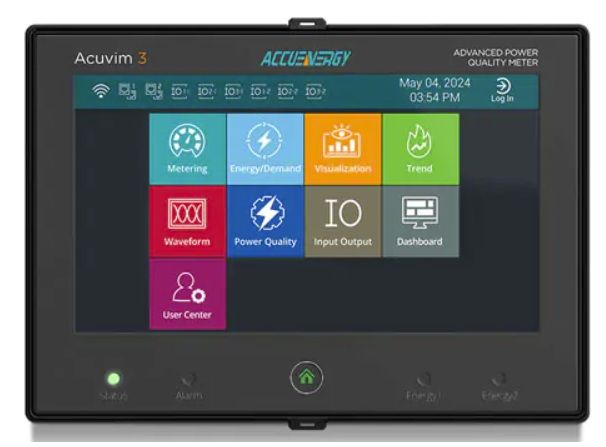

Máy đo chất lượng điện năng tiên tiến Acuvim-3 ACUVIM-3-D-5A-P1

Đồng hồ đo ACUVIM-3 của Accuenergy là một thiết bị phân tích chất lượng điện năng tiên tiến và là đồng hồ đo điện năng đạt tiêu chuẩn thương mại. Thiết bị hiện đại này được thiết kế để đảm bảo đo lường chính xác dạng sóng, sóng hài, tần số, điện áp và dòng điện ở độ phân giải cao. Với chứng nhận tuân thủ tiêu chuẩn IEC 61000-4-30 Loại A, ACUVIM-3 đảm bảo giám sát chất lượng điện năng chính xác cho nhiều ứng dụng khác nhau.

Đồng hồ đo Accuenergy ACUVIM-3 tự hào có tốc độ lấy mẫu dữ liệu cao, dung lượng lưu trữ nhật ký dữ liệu lớn, khả năng phát hiện sự kiện và báo cáo tuân thủ tiêu chuẩn EN50160/IEEE519. Nó cũng đáp ứng các yêu cầu nghiêm ngặt của tiêu chuẩn ANSI C12.20 Loại 0.1 và IEC 62053-22 Loại 0.1, lý tưởng cho các ứng dụng đo lường độ chính xác cao tập trung vào tối ưu hóa và quản lý năng lượng.
Đồng hồ đo chất lượng điện năng cao cấp Acuvim-3 ACUVIM-3-D-5A-P1
Đo chất lượng điện năng và năng lượng cấp thương mại theo tiêu chuẩn IEC 61000-4-30 Loại A
Đo điện áp, dòng điện, công suất (phản kháng, biểu kiến, tác dụng), năng lượng, hệ số công suất, tần số và thời gian hoạt động
Tốc độ lấy mẫu: 1024 mẫu/chu kỳ
Nhiều tùy chọn giao tiếp: Ethernet, ModBus, BACnet và SNMP
Đồng bộ hóa thời gian, bộ nhớ trong 32GB và màn hình màu HMI 7″ tùy chọn
Chấp nhận tối đa (1) mô-đun I/O (AXM-IO1, AXM-IO2 hoặc AXM-IO3)
Nếu gắn thêm mô-đun giao tiếp (AXM-PROFI, AXM-WEB-PUSH hoặc AXM-WEB2), chỉ có thể thêm (2) mô-đun I/O
Thông số kỹ thuật đồng hồ đo điện AccuEnergy Acuvim-3
Phạm vi đo điện áp (VLN): 10 Volts đến 400 Volts
Phạm vi đo (VLL): 17.3 Volts đến 690 Volts
Độ chính xác: 0.1%
Độ phân giải: 0.001 Volts
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (10/12 chu kỳ)
Phạm vi đo dòng điện (1 Amp): 10mA đến 2 Amps
Phạm vi đo (5 Amp): 50mA đến 10 Amps
Phạm vi đo (333 mV): 3mV đến 400 mV
Phạm vi đo (cuộn dây Rogowski): 3mV đến 400 mV
Độ chính xác: 0.1%
Độ phân giải: 0.001 Amps
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (10/12 chu kỳ)
Phạm vi đo công suất: -999999.999MW đến 999999.999MW
Độ chính xác: 0.1%
Độ phân giải: 1 Watt
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (chu kỳ 10/12)
Phạm vi đo công suất phản kháng: -999999.999Mvar đến 999999.999Mvar
Độ chính xác: 0.1%
Độ phân giải: 1 var
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (chu kỳ 10/12)
Phạm vi đo công suất biểu kiến: 0 đến 999999.999MVA
Độ chính xác: 0.1%
Độ phân giải: 1 VA
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (chu kỳ 10/12)
Phạm vi đo nhu cầu điện năng: -999999.999MW đến 999999.999MW
Độ chính xác: 0,1%
Độ phân giải: 1 Watt
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (chu kỳ 10/12)
Phạm vi đo nhu cầu công suất phản kháng: -999999,999Mvar đến 999999,999Mvar
Độ chính xác: 0,1%
Độ phân giải: 1 var
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (chu kỳ 10/12)
Phạm vi đo nhu cầu công suất biểu kiến: 0 đến 999999,999MVA
Độ chính xác: 0,1%
Độ phân giải: 1 VA
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (chu kỳ 10/12)
Phạm vi đo hệ số công suất: -1,000 đến 1,000
Độ chính xác: 0,1%
Độ phân giải: 0,001
Phạm vi đo tần số: 40,0 Hz đến 70,0 Hz Hz
Độ chính xác: 0,001%
Độ phân giải: 0,001 Hz
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (10/12 chu kỳ); 10s
Phạm vi đo năng lượng: 0 đến 999999,999 MWh
Độ chính xác: 0,1%
Độ phân giải: 0,001 Wh
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (10/12 chu kỳ)
Phạm vi đo năng lượng phản kháng: 0 đến 999999,999 MVAh
Độ chính xác: 0,1%
Độ phân giải: 0,001 MVAh
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (10/12 chu kỳ)
Phạm vi đo năng lượng biểu kiến: 0 đến 999999,999 MVAh
Độ chính xác: 0,1%
Độ phân giải: 0,001 VAh
Cập nhật Tốc độ: 1/2 chu kỳ; 200ms (10/12 chu kỳ)
Độ chính xác sóng hài: 0,15%
Độ phân giải: 0,001%
Tốc độ cập nhật: 200ms (10/12 chu kỳ)
Phạm vi đo góc pha: 0 đến 359,999°
Độ phân giải: 0,001°
Tốc độ cập nhật: 1/2 chu kỳ; 200ms (10/12 chu kỳ)
Phạm vi đo hệ số mất cân bằng: 0 đến 100,00%
Độ chính xác: 0,15%
Độ phân giải: 0,001%
Tốc độ cập nhật: 200ms (10/12 chu kỳ)
Độ chính xác nhấp nháy: 5%
Ngắn hạn: 10 phút
Dài hạn: 2 giờ
Thời gian hoạt động: 1 phút
Đầu vào dòng điện (Mỗi kênh) Các tùy chọn dòng điện định mức: 5A, 1A, 333mV, Cuộn cảm Rogowski
Phạm vi đo: 0 đến 10 Ampe, 0 đến 2 Ampe, 0 đến 400mV
Dòng điện kích hoạt: 0.5mA và 0.25mV
Khả năng chịu đựng: 20Arms liên tục, 50Arms @ 10 giây/giờ, 500Arms @ 1 giây/giờ
Tải: 0.05 VA (Điển hình) @ 5A RMS
Độ chính xác: 0.1% tại thời điểm đo
Điện áp đầu vào (Mỗi kênh) Toàn thang đo danh nghĩa: 400 Volts AC L-N, 690 Volts AC L-L (-20%)
Khả năng chịu đựng: 1500 Volts AC liên tục, 2500 Volts AC, 50/60Hz trong 1 phút
Trở kháng đầu vào: 2MΩ mỗi pha
Tần số đo: 40Hz đến 70Hz
Điện áp kích hoạt: 5 Volts AC
Độ chính xác: 0,1% khi đọc
Đầu vào kỹ thuật số Loại đầu vào: Khô
Điện trở đầu vào: 100kΩ
Dải điện áp đầu vào: 20 đến 160 Volts AC/DC
Dòng điện đầu vào: 2mA (Tối đa)
Điện áp khởi động: 15 Volts
Điện áp dừng: 5 Volts
Tần số xung (Tối đa): 100Hz, Tỷ lệ chu kỳ 50% (5ms BẬT, 5ms TẮT)
Độ phân giải SOE: 2ms
Dải điện áp đầu ra kỹ thuật số: 0 đến 250 Volts AC/DC
Dòng tải: 100mA (Tối đa)
Tần số đầu ra: 25Hz, Tỷ lệ chu kỳ 50% (20ms BẬT, 20ms TẮT)
Điện áp cách ly: 2500 Volts AC
Điện áp chuyển mạch đầu ra rơle: 250 Volts AC, 30 Volts DC (Tối đa)
Dòng tải: 5 Amps (R), 2 Amps (L)
Thời gian cài đặt: 10ms (Tối đa)
Điện trở tiếp xúc: 30mΩ (Tối đa)
Điện áp cách ly: 2500 Volts AC
Đầu ra tương tự: Dải đầu ra: 0 đến 5 Volts, 0 đến 20 mA,
