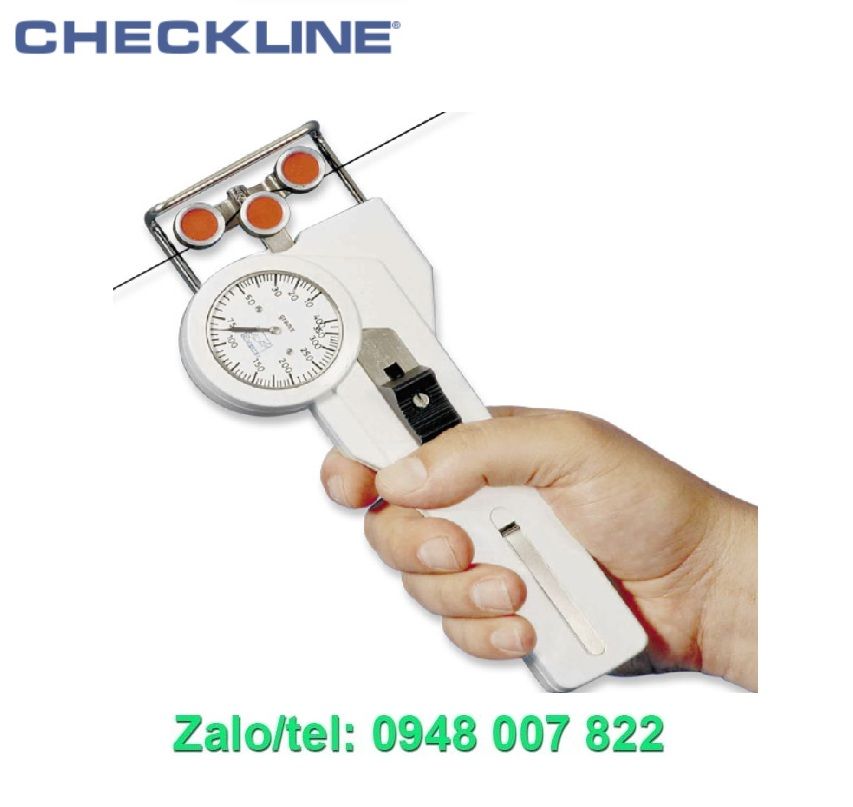

Máy đo lực căng cơ khí dòng DX2 Checkline
Hãng Checkline – sx tại Đức
Model: DX2
Máy đo lực căng cơ khí dòng DX2 Checkline có cơ cấu chuyển động chính xác, lựa chọn con lăn gắn ổ bi và vỏ nhôm đúc chắc chắn giúp DX2 trở nên lý tưởng cho các ứng dụng khắc nghiệt nhất trên dây chuyền sản xuất.
Đồng hồ đo lực căng đa năng, siêu đáng tin cậy
10 dải đo, từ 10-50 g đến 5-20 kg
Vỏ kim loại chắc chắn
Các lỗ lắp đặt tích hợp cho phép lắp đặt cố định để sử dụng liên tục trên dây chuyền.
Bộ bù độ dày vật liệu tích hợp giúp tối đa hóa độ chính xác khi sử dụng các sợi in có đường kính khác nhau. (Tiêu chuẩn trên model DX2-SP và các dòng cao hơn)
Tính năng Máy đo lực căng cơ khí dòng DX2 Checkline
Có thể hiệu chuẩn theo tiêu chuẩn NIST
Cơ chế dịch chuyển con lăn vận hành bằng ngón tay cái và bộ dẫn hướng dây độc quyền tự động dẫn sợi in đang di chuyển vào các rãnh chữ V, loại bỏ hiện tượng đứt và vướng.
Nạp sợi từ phía trước cho phép người vận hành quan sát vật liệu đang chạy, con lăn và mặt số mọi lúc.
Con lăn nhôm anod hóa phủ cứng rãnh chữ V cho tốc độ vật liệu lên đến 2000 mét/phút
Tùy chọn ổ bi “K” cho tốc độ 3000 mét/phút hoặc con lăn tốc độ cực cao cho tốc độ 5000 mét/phút (Mã H)
Các máy DX2 được hiệu chuẩn riêng lẻ để đạt độ chính xác cao nhất. Con lăn rãnh chữ V bằng nhôm phủ cứng của DX2 có khả năng chịu được tốc độ lên đến 2000 m/phút hoặc, tùy chọn, lên đến 5000 m/phút.
Có sẵn phiên bản chống nước với trục mạ niken, vòng bi kín, tấm chắn nước bắn, vỏ kín, lỗ thoát nước và nhiều hơn nữa.

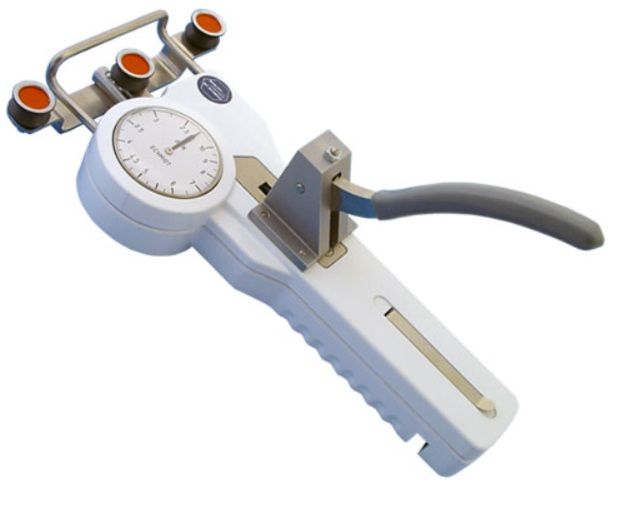

Giá đỡ ngón tay: Chúng tôi khuyên bạn nên lắp thêm giá đỡ ngón tay cho phạm vi lực căng cao hơn (đã bao gồm).
Thông số kỹ thuật Máy đo lực căng cơ khí dòng DX2 Checkline
| Độ chính xác | ± 1% của thang đo đầy đủ hoặc ± 1 vạch chia trên thang đo |
| Đường kính của thang đo | 41mm |
| Tốc độ tối đa | 2000 m/phút (tiêu chuẩn) 3500 m/phút (K) 5000 m/phút (H) |
| Khoảng cách giữa các con lăn ngoài, tâm:tâm | DX2-5 to DX2-EX: 38 mm
DX2-200 to DX2-1k: 100 mm
DX2-2K: 150 mm
DX2-3K to DX2-5K: 250 mm |
| Vật liệu con lăn | Nhôm phủ cứng (tiêu chuẩn và H) Thép tôi cứng (ST) Thép mạ crom (w) Gốm sứ (CE2) Nhựa (PL) |
| Vật liệu vỏ | Nhôm đúc |
| Kích thước | 225 x 90 x 44 mm
(8.6″ x 3.5″ x 1.7″) |
Các model Máy đo lực căng cơ khí dòng DX2 Checkline
| Model | Dải đo | Khoảng cách giữa các con lăn ngoài c:c | Vật liệu hiệu chuẩn | Bộ bù độ dày |
| DX2-3 | 3-30 g | 38 mm | PA: 0.12 mm | NA |
| DX2-5 | 10-50 g | 38 mm | PA: 0.12 mm | NA |
| DX2-12 | 20-120 g | 38 mm | PA: 0.12 mm | NA |
| DX2-20 | 20-200 g | 38 mm | PA: 0.12 mm | NA |
| DX2-40 | 20-400 g | 38 mm | PA: 0.20 mm | NA |
| DX2-SP | 50-1000 g | 38 mm | PA: 0.30 mm | Standard |
| DX2-EX | 100-1000 g | 38 mm | PA: 0.30 mm | Standard |
| DX2-200 | 200-2000 g | 100 mm | PA: 0.50 mm | Standard |
| DX2-500 | 400-5000 g | 100 mm | PA: 0.80 mm | Standard |
| DX2-8000 | 1000-8000 g | 100 mm | PA: 1.00 mm | Standard |
| DX2-1K | 2.5-10 Kg | 100 mm | PA: 1.00 mm | Standard |
| DX2L-2K | 5-20 Kg | 200 mm | PA: 1.50 mm | Standard |
