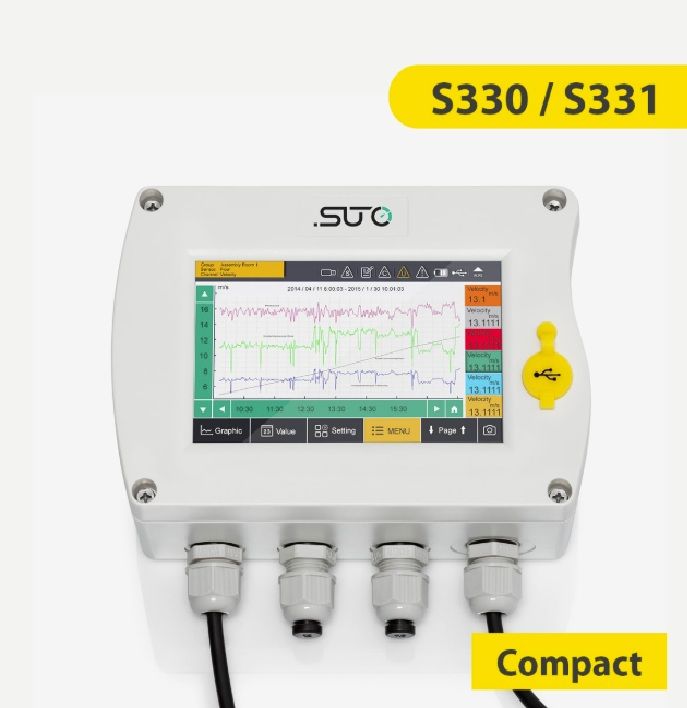

Màn hình hiển thị và ghi dữ liệu S330 / S331 SUTO

Bộ ghi và hiển thị dữ liệu S330/S331 cung cấp giải pháp toàn diện để hiển thị và ghi lại tất cả các thông số liên quan của hệ thống khí nén. Điều này bao gồm lưu lượng, điểm sương, áp suất, nhiệt độ, công suất tiêu thụ, trạng thái máy nén, v.v. Thiết bị cung cấp giải pháp ghi và hiển thị dữ liệu mạnh mẽ nhưng tiết kiệm chi phí để quản lý và giám sát hệ thống khí nén của bạn một cách tối ưu và đáng tin cậy.

Phiên bản nhỏ gọn của bộ ghi dữ liệu S331 được sử dụng để thu thập dữ liệu đo lường của nhiều thiết bị hiện trường khác nhau. Nó hoạt động như một bộ điều khiển trung tâm, nơi tất cả dữ liệu đo lường được lưu trữ và hiển thị an toàn. Các đầu ra giao tiếp kỹ thuật số mở rộng khả năng của S331 không chỉ là Một thiết bị hiển thị và ghi dữ liệu, nhưng cũng là một cổng kết nối với các dịch vụ IIoT và các giải pháp phần mềm hiện đại.

Phiên bản S331 Flex, một bản nâng cấp kích thước từ phiên bản S331 Compact, có thiết kế phần cứng được cải tiến để mang lại sự ổn định và độ tin cậy cao hơn. Ngoài ra, vỏ máy lớn hơn cung cấp nhiều không gian hơn cho việc đi dây bên trong và nhiều năng lượng hơn cho các cảm biến được kết nối. Nó vẫn giữ nguyên tất cả các thông số kỹ thuật của phiên bản S331 Compact và hoạt động như một trung tâm dữ liệu, thu thập và sắp xếp dữ liệu đo lường từ nhiều thiết bị hiện trường một cách hiệu quả.

S330 là một thiết bị hiển thị đơn giản và dễ lắp đặt với màn hình đồ họa 5 inch độ phân giải cao. Điều này cho phép vận hành dễ dàng, hiển thị chi tiết sắc nét hơn nhiều so với nhiều màn hình nhỏ hơn có độ phân giải thấp.

S330 / S331 bao gồm các đầu vào kỹ thuật số cho cảm biến SUTO SDI và cảm biến Modbus/RTU. Để kết nối các cảm biến Modbus/RTU đúng cách trên hệ thống bus RS 485, nên kết nối nối tiếp các cảm biến vào một trong các đầu vào. Để đơn giản hóa việc kết nối, SUTO cung cấp bộ chia RS 485. Bằng phương pháp này, người dùng có thể thêm tối đa 16 cảm biến vào đầu vào chính, giúp hệ thống linh hoạt hơn và cho phép giám sát toàn bộ nhà máy chỉ với một bộ ghi dữ liệu duy nhất (có thể cần thêm nguồn điện cho các thiết bị hiện trường).

Dựa trên giao thức tiêu chuẩn công nghiệp Modbus/RTU, S330 / S331 hỗ trợ tích hợp dễ dàng các cảm biến của bên thứ ba vào hệ thống giám sát. Các thiết bị hiện trường có thể được thiết lập dễ dàng bằng phần mềm cấu hình, cho phép thêm cảm biến của bên thứ ba chỉ trong vài giây. Tất cả dữ liệu cảm biến được kết nối có thể được ghi vào bộ nhớ trong. Dữ liệu này có thể được sử dụng để tính toán kênh ảo. Tất cả các giá trị thời gian thực cũng được chuyển tiếp đến phần mềm và giải pháp giám sát được kết nối.

Bộ ghi dữ liệu: Bộ nhớ trong, tối đa 100 triệu giá trị

Tốc độ lấy mẫu Tùy chọn >=1s, Tối đa 59 mm:59 ss

Đầu vào kỹ thuật số 2 x cảm biến SDI 16 x RS-485 Modbus RTU Cảm biến 2 x 0 … 20 mA / 4 … 20 mA / 0 … 10 V

Đầu vào tương tự 2 x 0/4 … 20 mA; 2 x 0 … 10 V;2 x xung

Đầu vào xung tối đa 100 Hz; 28 V, 10 mA

Đầu ra tương tự / xung 4 … 20 mA tín hiệu và tín hiệu xung của cảm biến có thể được lặp lại qua màn hình bằng cách sử dụng bảng kết nối

Đầu ra báo động 2 Rơle, 230 VAC, 3 A, NC

Nguồn cấp cảm biến 24 V, 10 W

Giao diện dữ liệu

Kết nối Modbus/TCP (Ethernet), Modbus/RTU (RS 485), USB

Phần mềm PC Phần mềm S4C-Display

Màn hình: Tích hợp Kích thước: Đồ họa độ phân giải cao 5” Màn hình

Độ phân giải: Màn hình cảm ứng 800 x 480 pixel

Chất liệu: Vỏ: PC + ABS

Kết nối điện: Đầu nối vít

Cấp bảo vệ: IP65

Chứng nhận: CE

Vỏ: Bảng điều khiển, có thể gắn tường

Kích thước: Xem bản vẽ kích thước

Đường kính lỗ cáp: 4,5 … 8 mm

Cáp nguồn: AWG 12 … AWG 24, 0,2 … 2,5 mm²;

Cáp tín hiệu: AWG 16 … AWG 28, 0,14 … 1,5 mm²

Trọng lượng: 0,52 kg

Điều kiện hoạt động

Nhiệt độ môi trường: 0 … +50 °C

Độ ẩm môi trường: < 90 %

Nhiệt độ bảo quản: -20 … +70 °C

Nhiệt độ vận chuyển: -20 … +60 °C
