Máy Đo Cân Bằng Ion Simco EA-5J
Hãng Simco – Nhật
Chức năng máy đo cân bằng inon Simco EA-5J
■ Gọn, nhẹ, dễ vận hành. Hơn nữa, pin sạc thuận tiện cho việc đo dòng.
■ Được trang bị chế độ tự động bắt đầu đo thời gian phân hủy và cân bằng ion chỉ bằng một lần nhấn. Cải thiện hiệu quả đánh giá và quản lý máy ion hóa.
Lưu tới 1000 phép đo vào bộ nhớ trong bằng nút [SAVE].
■ Thời gian suy giảm và thời gian đo cân bằng ion có thể được lựa chọn theo từng loại máy ion hóa.
■ Có thể đặt điện áp cuối phép đo thời gian suy giảm (100V đến 5V, với gia số 5V), khiến nó trở nên lý tưởng để đánh giá các loại máy ion hóa và sản phẩm chống tĩnh điện khác nhau.
■ Trang bị tiêu chuẩn đầu ra tương tự. Cũng có thể vẽ biểu đồ bằng cách kết nối với bộ ghi dữ liệu và có thể tạo báo cáo dễ dàng sau khi đo.
■ Tấm tiêu chuẩn tuân theo ANSI/ESD-STM3.1-2000.
Cách sử dụng
■ Đánh giá và quản lý từng loại máy ion hóa
■ Đánh giá sản phẩm chống tĩnh điện (Phương pháp tản nhiệt sàn dẫn điện)
■ Đo độ suy giảm điện tích của dụng cụ
■ Đối với giáo dục Chống tĩnh điện
Tham khảo:

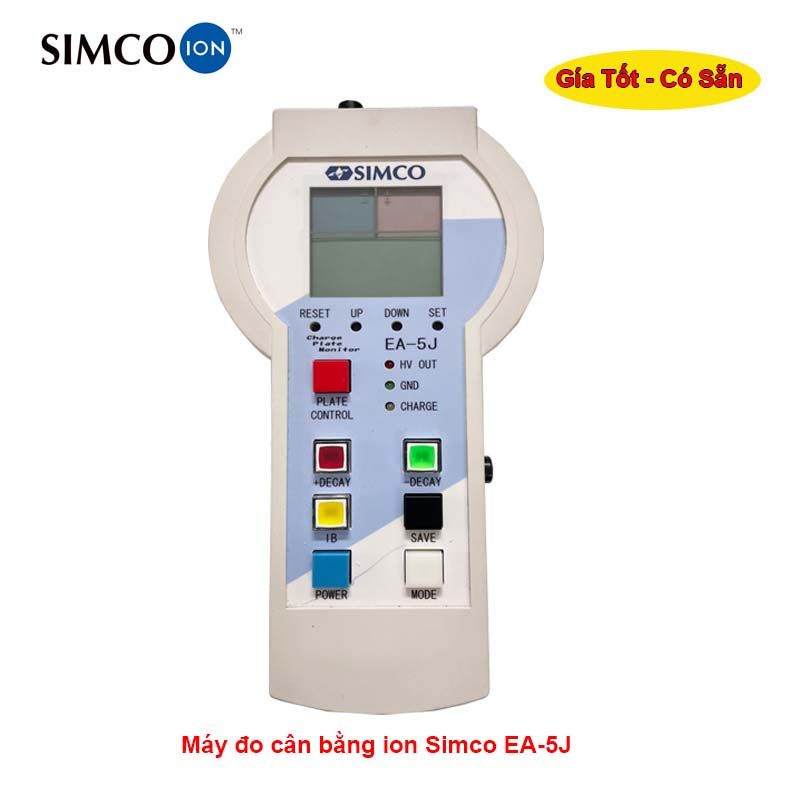

Máy đo cân bằng ion Simco EA-5J
Máy đo cần bằng ion SIMCO EA-5J
Thông số kỹ thuật máy đo cân bằng ion EA-5J Simco
| Model sản phẩm |
EA-5J |
| Điện áp cung cấp tối đa |
± 1200V |
| Độ chính xác |
± 10% ± 1 chữ số (giá trị được chỉ định) |
| Giao diện |
Tuân thủ USB2.0 |
| Đầu ra tương tự |
Đầu ra điện áp (điện trở tải 20kΩ trở lên)
Điện áp tấm 1V / Điện áp đầu ra 1mV (0,001V) |
| Thiết bị đầu cuối kết nối bên ngoài |
① nối tín hiệu cảm biến tấm
(cung cấp một điện áp cao để cảm biến tấm) ② nối điện áp cao
③USB (Mini-B) thiết bị đầu cuối
(được sử dụng trong truyền tải và pin sạc và máy tính hoặc dành riêng AC / DC cung cấp điện điều khiển và dữ liệu trong máy tính)
④ Thiết bị đầu cuối tương tự (jack mini φ3,5
) terminal Thiết bị đầu cuối mặt đất (GND) (jack chuối) |
| Nguồn cấp |
Sử dụng pin tích hợp Kết nối
máy tính hoặc bộ chuyển đổi AC / DC chuyên dụng với thiết bị đầu cuối USB (Mini-B) |
| Thời gian hoạt động tối đa |
Khoảng 30 giờ (tại thời điểm đo liên tục cân bằng ion) |
| Kích thước bên ngoài |
117 (W) × 228 (D) × 47 (H) mm |
| Trọng lượng |
Khoảng 430g |
| Chế độ đo |
| Chế độ thủ công |
(1) Chế độ đo cân bằng ion
Điện áp tấm được hiển thị dưới dạng giá trị trung bình (giá trị trung bình không bao gồm giá trị tối đa và tối thiểu được đo sau mỗi 20 ms)
0,2 giây : Dữ liệu trung bình 8 điểm được hiển thị
1s: Trung bình 48 điểm dữ liệu hiển thị
5s: 248 trung bình điểm dữ liệu
10s: dữ liệu trung bình 498 điểm
thiết lập đo lường thời gian (10sec, 30 giây, 60giây, liên tục)
giá trị trung bình, giá trị đỉnh cao, giá trị thung lũng trong set thời gian đo② Chế độ đo thời gian phân rã
Điện áp tấm được hiển thị dưới dạng giá trị trung bình (giá trị trung bình không bao gồm giá trị tối đa và tối thiểu được đo sau mỗi 20 ms)
Hiển thị thời gian phân rã (Chế độ nhanh: 0,1 giây đến 99,9 giây, Chế độ chậm: 100 giây đến 300 giây)
Cài đặt thời gian đo (10 giây, 30 giây, 60 giây, 120 giây)
Đo cho mỗi cực (thời gian phân rã được đo cho mỗi cực)
Cài đặt điện áp đầu đo (có thể được đặt mỗi 5V từ 5V đến 100V) |
| Chế độ tự động (đo tự động) |
Đo cân bằng ion:
Lưu giá trị trung bình, giá trị cực đại (giá trị tối đa) và giá trị thung lũng (giá trị tối thiểu) trong thời gian đo (liên tục 120 giây) được đặt ở chế độ đo cân bằng ion. Đo thời gian phân rã
:
Đo ở chế độ đo thời gian phân rã Đo thời gian và điện áp cuối đo và lưu trữ thời gian phân rã của các cực dương và cực âm
Lưu dữ liệu:
Sau khi đo xong, giá trị đo được lưu trong bộ nhớ trong bằng nút BẬT SAVE (tối đa 1000). ) Có thể tải xuống máy tính ở định dạng CSV từ thiết bị đầu cuối |
|
| Hiển thị |
①LCD hiển thị
điện áp và thời gian 3 chữ số hiển thị kỹ thuật số
lỗi còn lại pin chế độ sức mạnh của màn hình hiển thị
thanh hiển thị đồ thị trong sự cân bằng ion đo
hiển thị chế độ (Au, Ma, Pc, ib [IonBalance], ± dE [Decay], KHÔNG CÓ LỖI )Màn hình LED
HV OUT: Đèn sáng khi được cung cấp điện áp cao cho
tấm GND: Đèn sáng khi tấm được nối đất
+ Phân rã, -Decay, IB: Hiển thị chế độ được đo bằng đèn LED trong nút
CHARGE : Đèn sáng khi sạc pin tích hợp. Đỏ (đang sạc), xanh lục (đã sạc) |
| Tấm tiêu chuẩn |
| Kích thước tấm |
150mm × 150mm t = 0,8mm |
| Điện dung |
20pF ± 2pF (26pF ± 2pF bằng cách cài đặt đường ống tùy chọn) |
| Điện trở cách điện |
1 × 1014Ω trở lên |
| Chiều dài cáp |
Cáp tín hiệu / Cáp cao thế = 1,5m |
| Kích thước bên ngoài |
160 (W) × 190 (D) × 26 (H) mm |
| Cân nặng |
Về 430g
phù hợp với các tiêu chuẩn ANSI / ESD-STM3.1-2000 |
