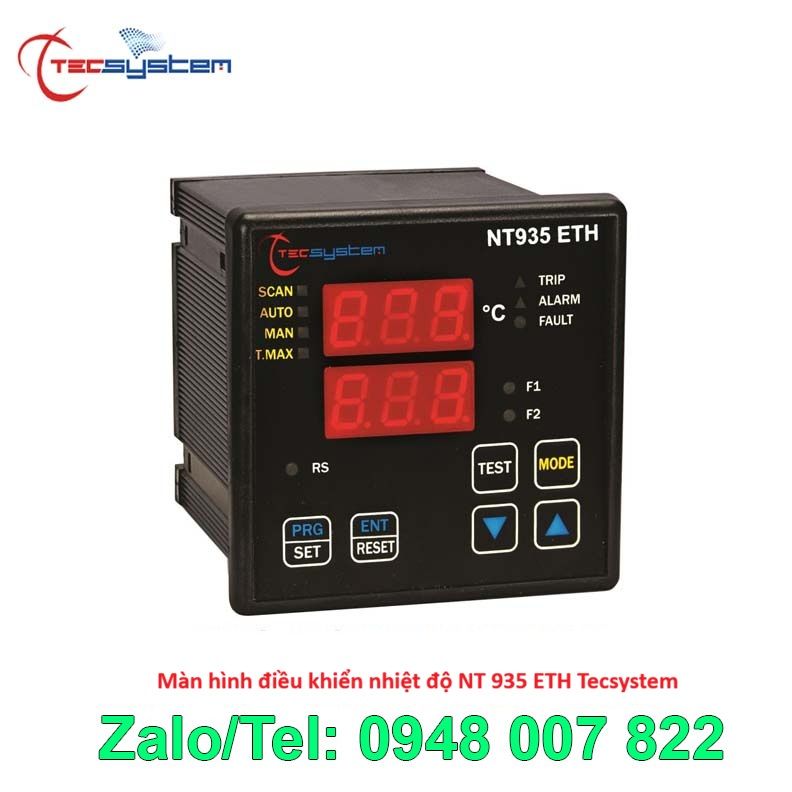

Màn hình điều khiển nhiệt độ NT935 ETH Tecsystem
Hãng Tecsystem – Italy
Model: NT935 ETH
Màn hình điều khiển nhiệt độ NT935 ETH Tecsystem (hay Bộ điều khiển nhiệt độ NT935 ETH) là bộ vi điều khiển dựa trên thiết bị điện tử sáng tạo, được thiết kế cho các máy biến áp loại khô và nhựa đúc, với cổng Enternet tích hợp.
Màn hình điều khiển nhiệt độ NT935 ETH Tecsystem được trang bị với tất cả các chức năng cần thiết cần thiết để theo dõi và kiểm soát nhiệt độ của máy biến áp, cũng như dòng sản phẩm hiện có NT935, nó được trình bày, trong phiên bản 2016 này, với một phiên bản chức năng hơn về cả phần cứng và phần mềm.
Màn hình điều khiển nhiệt độ NT935 ETH Tecsystem giao tiếp với mạng thông qua giao thức ModBus TCP / IP, cho phép người dùng hiển thị và lập trình tất cả các chức năng của thiết bị từ sự thoải mái trên bàn làm việc!
Màn hình điều khiển nhiệt độ NT935 ETH Tecsystem duy trì 4 đầu vào Pt100 truyền thống (cuộn dây + môi trường xung quanh) và 5 rơ le ALARM, TRIP, FAN1, FAN2 và FAULT,
Chịu được các điều kiện thời tiết khắc nghiệt, đặc biệt là nhiệt độ và độ ẩm cao (ở vùng khí hậu nhiệt đới).
Thông số kỹ thuật Màn hình điều khiển nhiệt độ NT935 ETH Tecsystem
Nguồn cấp
• Giá trị định mức 85-260 Vac-dc
• Vdc với các cực có thể đảo ngược
Đầu vào
• 4 đầu vào RTD Pt100 3 dây
• Các thiết bị đầu cuối có thể tháo rời
• Các kênh đầu vào được bảo vệ chống nhiễu điện từ
• Độ dài cáp bù cảm biến lên đến 500 m (1 mm²)
Tín hiệu ra
• 2 rơ le cảnh báo (ALARM-TRIP)
• 2 rơ le cảnh báo để điều khiển quạt (FAN1 và FAN2)
• 1 rơ le cảnh báo lỗi cảm biến hoặc hoạt động bất thường (FAULT)
• Công suất tiếp điểm đầu ra: 10A-250 Vac-res COS = 1
• Đầu ra Ethernet 10Base T / 100Base-TX Modbus TCP nô lệ
Kiểm tra
• Lắp ráp theo quy tắc CE
• Bảo vệ chống lại tiếng ồn điện từ CEI-EN61000-4-4
• Độ bền điện môi: 1500 Vac trong 1 phút từ rơ le đến cảm biến, rơ le cấp nguồn, cấp nguồn cho cảm biến
• Độ chính xác: ± 1% giá trị toàn thang đo ± 1 chữ số
• Nhiệt độ hoạt động xung quanh: từ -20 ° C đến + 60 ° C
• Độ ẩm: 90% không ngưng tụ
• Vỏ tự chữa cháy NORYL 94_V0
• Mặt trước bằng polycarbonate ilm IP65
• Gánh nặng: 4VA
• Lưu trữ dữ liệu: tối thiểu 10 năm
• Độ tuyến tính kỹ thuật số của tín hiệu cảm biến
• Mạch tự chẩn đoán
• Tùy chọn: nhiệt đới hóa
Hiển thị và quản lý dữ liệu Màn hình điều khiển nhiệt độ NT935 ETH Tecsystem
• 2 màn hình 13 mm với 3 chữ số để hiển thị nhiệt độ,tin nhắn và kênh
• 3 đèn led để hiển thị trạng thái báo động của kênh đã chọn
• 2 led hiển thị trạng thái FAN1 và FAN2
• Giám sát nhiệt độ từ 0 ° C đến 240 ° C
• 2 ngưỡng cảnh báo cho các kênh 1-2-3
• 2 ngưỡng cảnh báo cho kênh 4
• 2 ngưỡng BẬT-TẮT cho FAN1 và FAN2
• Chẩn đoán cảm biến (Fcc-Foc-Fcd)
• Chẩn đoán lưu trữ dữ liệu (Ech)
• Truy cập vào lập trình thông qua bàn phím phía trước
• Tự động thoát khỏi lập trình rơ le, hiển thị và kiểm tra sau1 phút không hoạt động
• Cảnh báo lập trình không chính xác
• Khả năng cài đặt quét kênh tự động, kênh nóng nhất, quét thủ công
• Nhiệt độ đạt được tối đa và lưu trữ cảnh báo
• Nút nhấn đặt lại cảnh báo phía trước
Kích thước
• Chiều sâu 100 x 100 mm DIN IEC 61554 (ví dụ: DIN 43700) 130 mm (bao gồm thiết bị đầu cuối)
• Cắt bảng điều khiển 92 x 92 mm
