Máy đo độ dày lớp phủ QuintSonic T ElektroPhysik

Máy đo độ dày lớp phủ QuintSonic T ElektroPhysik là phiên bản nâng cấp của máy đo độ dày lớp phủ QuintSonic đã được chứng minh hiệu quả, kết hợp hệ thống đo và phần mềm đánh giá trong một cảm biến siêu âm được kết nối trực tiếp với máy tính bảng công nghiệp. QuintSonic T đo độ dày riêng lẻ của tối đa 8 lớp trên các chất nền khác nhau (ví dụ: kim loại, nhựa, GFRP, CRFP, WPC, vật liệu composite gia cường sợi) bằng phương pháp thời gian chạy siêu âm. Việc đo tất cả các lớp được thực hiện chỉ trong một thao tác.

Nó có thể đo các lớp phủ polymer như sơn, vecni và vật liệu tổng hợp, cũng như các lớp phủ thủy tinh, gốm hoặc kim loại trên hầu hết mọi chất nền.

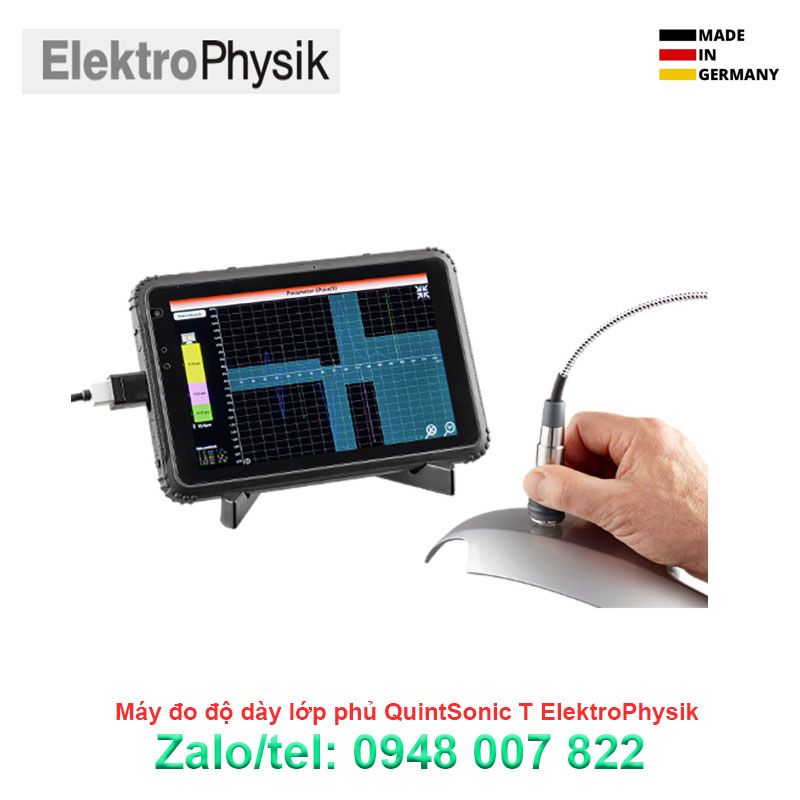

Với màn hình lớn 8 inch, QuintSonic cung cấp cái nhìn tổng quan thân thiện với người dùng về kết quả đo cũng như diễn biến tương ứng của tín hiệu siêu âm (A-scan). Các thông số điều chỉnh tín hiệu được hiển thị đồng thời và do đó có thể được điều chỉnh cho phù hợp với phép đo hiện tại, giúp tiết kiệm đáng kể thời gian. Việc điều chỉnh các thông số tiếp theo cũng có thể được thực hiện thông qua tùy chọn bộ nhớ mới cho A-scan.

Ngoài ra, QuintSonic T còn nổi bật với thao tác đơn giản thông qua màn hình cảm ứng và hướng dẫn người dùng trực quan. Chương trình đo cũng cung cấp cấu trúc dữ liệu rõ ràng với chức năng tạo báo cáo thử nghiệm tích hợp.

Đánh giá nhanh tín hiệu đo, độ chính xác và độ lặp lại cao nhờ xử lý tín hiệu số 32 bit tích hợp cảm biến (SIDSP®)

Hơn 40 giá trị đo mỗi phút: bắt đầu, chờ 1 giây, hoàn tất.

Diện tích đo chỉ 5 mm cho phép thu thập dữ liệu đo trên các bộ phận nhỏ và cong.

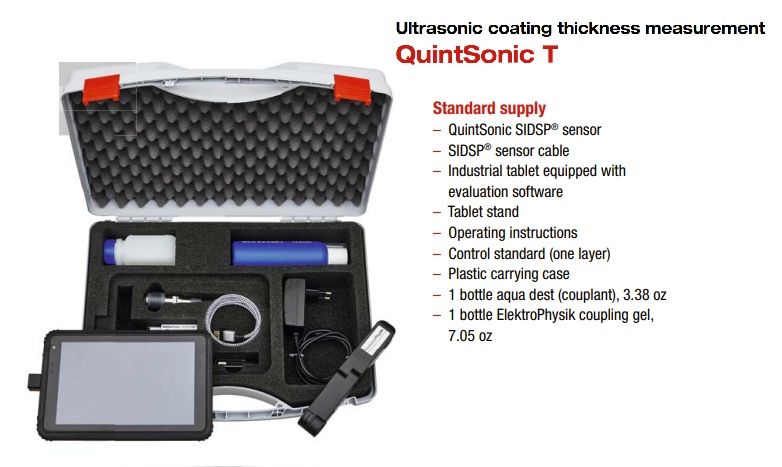

Lịch trình cung cấp:

Cảm biến QuintSonic SIDSP®

Cáp cảm biến SIDSP®

Máy tính bảng công nghiệp tích hợp phần mềm đánh giá

Giá đỡ máy tính bảng

Sách hướng dẫn sử dụng (tiếng Đức/tiếng Anh)

1 chai gel tiếp xúc của ElektroPhysik, 100 ml

1 chai nước cất (chất tiếp xúc), 100 ml

Tiêu chuẩn một lớp để kiểm định máy đo

Hộp đựng bằng nhựa

Nguyên lý đo: Phương pháp xung siêu âm theo thời gian thực

Số 1: Phạm vi đo 356 µm, Độ phân giải 0,25 µm, Độ chính xác 0,25 µm

Số 2: Phạm vi đo 890 µm, Độ phân giải 0,5 µm, Độ chính xác 0,5 µm

Số 3: Phạm vi đo 1.900 µm, Độ phân giải 1 µm, Độ chính xác 1 µm

Số 4: Phạm vi đo 3.900 µm, Độ phân giải 2 µm, Độ chính xác 2 µm

Số 5: Phạm vi đo 7.500 µm, Độ phân giải 4 µm, Độ chính xác 4 µm

(ở vận tốc siêu âm 2375 m/s trong tất cả các lớp)

Thời gian chu kỳ đo: khoảng 1 giây

Vùng đo: Đường kính 5 mm / 0,2″

Vùng tiếp xúc: Đường kính 10 mm / 0,4″

Bán kính cong tối thiểu: lồi: 50 mm / 2″, lõm: –

Đơn vị đo: µm, mm, mils

Hiệu chuẩn: Hiệu chuẩn vận tốc âm thanh cho tối đa 8 lớp

Thống kê: N (số lượng giá trị đo) · Tối thiểu · Tối đa · Trung bình · Độ lệch chuẩn · Hệ số biến thiên · Thống kê khối (người dùng có thể điều chỉnh) · Biểu đồ tần số ·

Biểu đồ xu hướng

Xử lý tín hiệu: Cảm biến tích hợp xử lý tín hiệu số 32 bit (SIDSP®)

Nhiệt độ hoạt động: 5 °C – 50 °C / 40 °F – 122 °F

Nhiệt độ bảo quản: -10 °C – 50 °C / 14 °F – 122 °F
