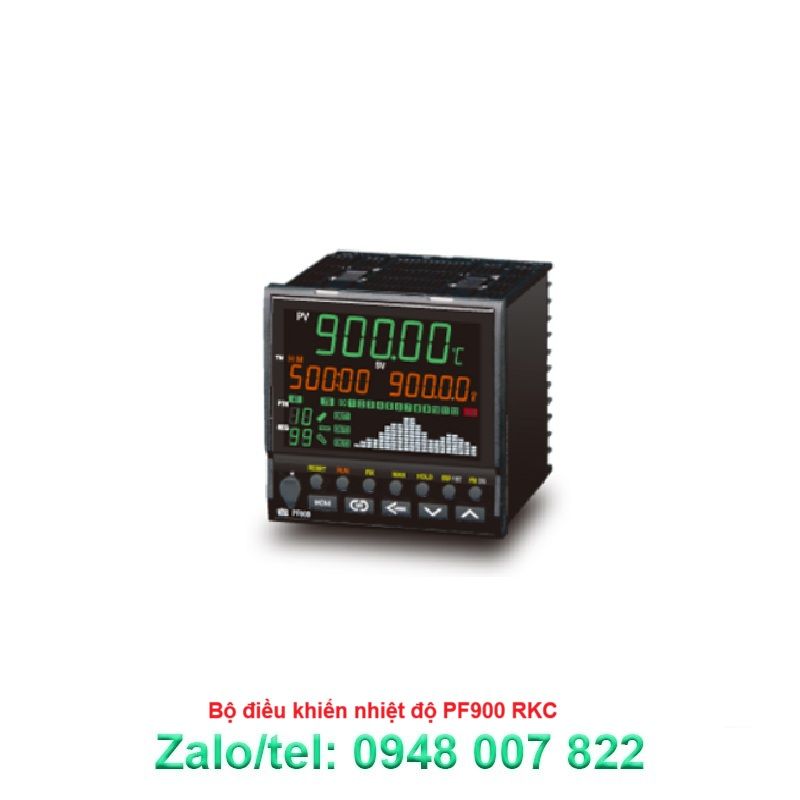

Bộ điều khiển nhiệt độ PF900 RKC
Hãng RKC – Nhật
Model: PF900
Bộ điều khiển chương trình (Bộ điều khiển nhiệt độ) PF900
Độ chính xác đo: ±0,1% giá trị hiển thị
Thời gian lấy mẫu: 0,1 giây
99 mẫu x 10 phân đoạn đến 10 mẫu x 99 phân đoạn (Tối đa 1024 phân đoạn)
Hiển thị chương trình đồ họa
Giao tiếp bộ nạp phía trước
Cấu trúc cắm vào
Thông số kỹ thuật chính Bộ điều khiển nhiệt độ PF900 RKC
Số lượng đầu vào: 1 điểm
Loại đầu vào (Đầu vào đa năng): ※Xem Mã phạm vi đầu vào để biết phạm vi đầu vào.
1) Nhóm đầu vào nhiệt độ, dòng điện DC, điện áp DC (thấp)
Cặp nhiệt điện: K, J, R, S, B, E, N, T, W5Re/W26Re, U, L, PLII RTD: Pt100 hoặc JPt100 (loại 3 dây)
Điện áp DC (thấp): 0 đến 10mV DC, 0 đến 100mV DC, -100 đến 100mV DC, 0 đến 1V DC
Nhóm đầu vào dòng điện DC: 0 đến 20mA DC, 4 đến 20mA DC
2) Nhóm đầu vào điện áp DC (cao): -1 đến 1V, 0 đến 5V, 1 đến 5V, 0 đến 10V
Độ chính xác đo: ±(0,1% giá trị hiển thị + 1 chữ số) ※Tùy thuộc vào đầu vào và phạm vi.
Chức năng điều khiển chương trình
1) Số lượng mẫu chương trình: Tối đa. 99 mẫu (có thể điều chỉnh)
2) Số lượng phân đoạn chương trình: Tối đa 1024 phân đoạn. Số phân đoạn tối đa trên mỗi mẫu là 99 phân đoạn hoặc thấp hơn.
3) Thời gian phân đoạn: 0 giờ 0 phút đến 500 giờ 0 phút hoặc 0 phút 0 giây đến 500 phút 0 giây.
4) Chức năng tùy chọn: Tua nhanh, Tua ngược, Xuất chương trình, Chức năng sao chép, Chức năng gắn thẻ,
Xóa dữ liệu, Hiển thị thời gian còn lại (Hiển thị thời gian còn lại của phân đoạn/Thời gian còn lại của mẫu)
Tín hiệu thời gian hoặc tín hiệu phân đoạn
1) Số lượng đầu ra: 8 điểm
2) Đầu ra: Tối đa 12 điểm (DO5 đến 12 là tùy chọn). Có thể gán bằng cách gán DO.
Ngõ vào số (DI7 đến 11)
1) Số ngõ vào: 5 điểm
2) Nội dung có thể chuyển đổi: Đặt lại (RESET), Chạy (RUN), Giữ (HOLD), Bước (STEP)
Chuyển đổi mẫu, có thể chuyển đổi tác vụ Thuận/Ngược
Ngõ ra 1 và 2 (OUT1 và 2)
1) Ngõ ra tiếp điểm rơle: tiếp điểm 1a
2) Ngõ ra xung điện áp để điều khiển SSR: 0/12V DC
3) Ngõ ra dòng điện DC: 0 đến 20mA, 4 đến 20mA DC
4) Ngõ ra điện áp DC: 0 đến 1V, 0 đến 5V, 1 đến 5V, 0 đến 10V
5) Ngõ ra cực thu hở:
Ngõ ra số (4 điểm): DO1 đến DO4: Ngõ ra tiếp điểm rơle: tiếp điểm 1a
Chức năng sự kiện (4 điểm): Ngõ ra số, có thể gán tự do cho (DO 1 đến 12)
Ngõ ra tương tự (1 điểm): Có thể gán tự do (OUT1 đến 3)
Giao tiếp Chức năng: Phương thức giao tiếp RS-485
Thông số kỹ thuật các tùy chọn
Đầu ra (OUT3)
1) Đầu ra xung điện áp để điều khiển SSR: 0/12V DC
2) Đầu ra dòng điện DC: 0 đến 20mA, 4 đến 20mA DC
3) Đầu ra điện áp DC: 0 đến 5V, 0 đến 10V, 1 đến 5V, 0 đến 1V
4) Đầu ra cực thu hở:
Đầu vào kỹ thuật số (5 điểm): Giải phóng WAIT, Chuyển đổi mẫu
Đầu ra kỹ thuật số (8 điểm), DO5 đến 12: Đầu ra cực thu hở
※Các chức năng sau có thể được gán tự do cho DO1 đến 12:
Tín hiệu thời gian, Sự kiện, Cảnh báo lỗi bộ gia nhiệt (HBA), Cảnh báo lỗi vòng điều khiển (LBA), Lỗi đầu vào nhiệt độ,
Trạng thái RUN, Trạng thái chế độ FIX, Trạng thái chế độ MAN, Trạng thái Ramp, Trạng thái Soak, Trạng thái HOLD, Trạng thái Wait,
Tín hiệu kết thúc mẫu, Trạng thái AT, FAIL, Lỗi giao tiếp giữa HOST/Bộ điều khiển, Lỗi đầu vào FBR
Đầu vào CT cho cảnh báo lỗi bộ gia nhiệt: Tối đa 2 điểm
Điện trở phản hồi (FBR) đầu vào: 100 đến 10kΩ (tiêu chuẩn 135Ω)
Giao tiếp: Giao diện RS-485 / RS-422A / RS-232C
Giao tiếp giữa các bộ điều khiển: Giao diện RS-485
Thông số kỹ thuật chung
Điện áp nguồn (Định mức): 100 đến 240V AC/24V AC/24V DC
Nhiệt độ môi trường: -10 đến +55°C
Trọng lượng: Khoảng 470g
Tiêu chuẩn an toàn: UL UL61010-1
cUL CAN/CSA-22.2 NO.61010-1
Chứng nhận CE: Chỉ thị điện áp thấp (LVD) EN61010-1
Chỉ thị EMC EN61326-1
RCM EN55011
